Manejo y Control de Gases
Dampers industriales Forward Engineering & Manufacturing para controlar, desviar y aislar el flujo de gases de proceso. Diseño conforme a ASME, ASTM y AISI, dimensionado a las condiciones reales de cada planta.
Tres funciones, cinco familias de damper
En toda planta con gases calientes hay tres necesidades permanentes: regular el caudal, desviarlo hacia un destino u otro y aislar completamente un tramo para intervenirlo con seguridad. El damper es el equipo que resuelve esas tres cosas, y la familia correcta depende de cuál de ellas sea la crítica en tu proceso.
Controlar el caudal
Los dampers de control regulan cuánto gas pasa, modulando desde la apertura total hasta el cierre. La geometría de la hoja define cuánta presión estática se pierde cuando el equipo está abierto.
Desviar el flujo
Los desviadores dirigen el gas hacia uno de dos destinos: el equipo de recuperación de calor o la chimenea de bypass, permitiendo operar en ciclo simple o combinado sin detener la turbina.
Aislar el sistema
Cuando se requiere intervenir un tramo, la aislación debe ser positiva y repetible. Según el nivel de estanqueidad exigido se recurre a sellos metálicos flexibles o a versiones cero fuga con aire de sello.
¿Qué distingue a un damper bien especificado?
La diferencia frente a un equipo genérico se paga en el tiempo: fugas que castigan la eficiencia térmica, hojas deformadas por gradiente térmico y detenciones no programadas.
Diseño para la condición máxima
Cada componente crítico —hoja, eje, asiento, sello, rodamiento, prensaestopas y marco— se calcula para la presión y temperatura máximas de diseño, no para el promedio de operación. Los esfuerzos combinados de flexión, corte y térmicos se mantienen dentro de los admisibles ASME.
Ideal para: Procesos con transientes térmicos severos, alta presión estática o ciclos de partida frecuentes.
Estanqueidad a medida
El nivel de estanqueidad se define según el uso: desde control con fuga admisible del 5% hasta aislación 100% para ingreso de personal. Los asientos tipo bulbo resisten hasta 1.260 °C y presiones estáticas sobre 0,34 bar.
Ideal para: Aislación para mantención, protección de personal y sistemas donde la fuga castiga la eficiencia térmica.
Operación libre de mantención
Los sistemas de accionamiento se diseñan para operar sin mantención durante la vida útil del equipo. Los rodamientos se ubican a no menos de 150 mm del marco y el prensaestopas entrega fuga cero al ambiente en cualquier posición de hoja.
Ideal para: Plantas que buscan reducir detenciones no programadas e intervenciones en equipos de difícil acceso.
Manejo de gases para cada industria
Selecciona una industria para conocer el desafío más común en su sistema de gases y la familia de damper que lo resuelve.
Generación Eléctrica
Ciclo combinado sin detener la turbina
En centrales de ciclo combinado, el desvío del escape entre la caldera recuperadora y la chimenea de bypass debe ser confiable bajo transientes térmicos severos. Los desviadores FE&M permiten aislar el equipo de recuperación de calor sin detener la turbina, con hasta 99,9% de eficiencia de sellado sin aire de sello.
Damper Desviador de Flujo · Desviador tee, multi-hoja y flap simple · Damper Circular · Dampers de chimenea WHRU
Minería y Fundiciones
Aislación positiva para intervenir en seguridad
Los ductos de gases de proceso y los sistemas de captación requieren sacar tramos de servicio para mantención, con la certeza de que el gas no pasa. El damper guillotina entrega aislación positiva y repetible, con accionamiento piñón y cremallera libre de mantención.
Damper Guillotina · Versión cero fuga sin encapsulado · Damper Circular Man-Safe · Damper Rectangular
Celulosa y Cemento
Control de flujo en gases abrasivos y calientes
Calderas recuperadoras, hornos de cal, precalentadores y molinos operan con gases abrasivos a alta temperatura. Las versiones revestidas en fibra cerámica o refractario protegen el equipo y mantienen el control de flujo en el tiempo.
Damper Rectangular revestido · Damper Circular revestido · Versiones de alto ciclado
Control Ambiental
Compartimentos fuera de servicio sin parar la planta
En precipitadores electrostáticos y filtros de mangas se necesita sacar de servicio un compartimento para limpieza o mantención mientras el resto del sistema sigue operando. El damper de asiento resuelve esa aislación en servicio erosivo y de alta temperatura.
Damper de Asiento · Poppet simple y doble cero fuga · Damper Rectangular de alivio de presión
Líneas de Equipos
Damper Circular (Butterfly)
Control y aislación en ductos circulares con mínima pérdida de carga. Una hoja pivotante sobre eje central regula el paso del gas desde la apertura total hasta el cierre. Ocho configuraciones: estándar, multi-hoja, revestido en fibra o refractario, alto ciclado, Man-Safe, alivio de presión y control de álabes de entrada de ventilador.

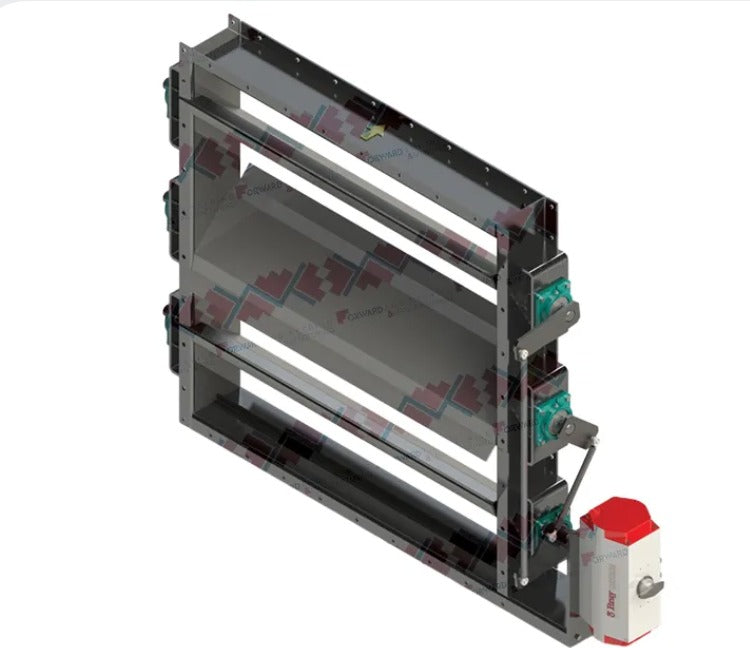

Damper Rectangular (Louver)
Múltiples hojas paralelas accionadas en conjunto para regular o aislar el flujo en ductos de sección rectangular. La hoja perfilada aerodinámica soldada minimiza la pérdida de presión estática con las hojas abiertas. Seis configuraciones, incluyendo versiones revestidas, cero fuga y de alivio de presión.

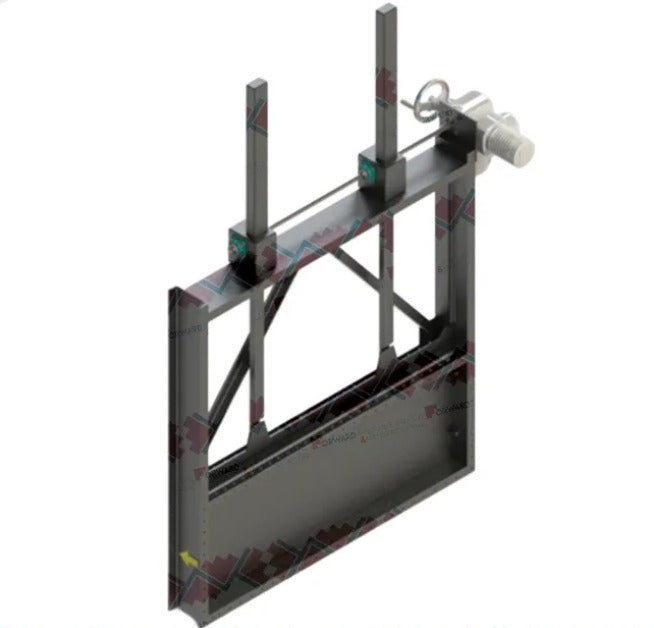

Damper Guillotina
Aislación positiva de un tramo del sistema, típicamente para permitir intervención o ingreso de personal aguas abajo. Accionamiento por piñón y cremallera diseñado para operar libre de mantención. La versión cero fuga no requiere encapsular el marco de accionamiento.

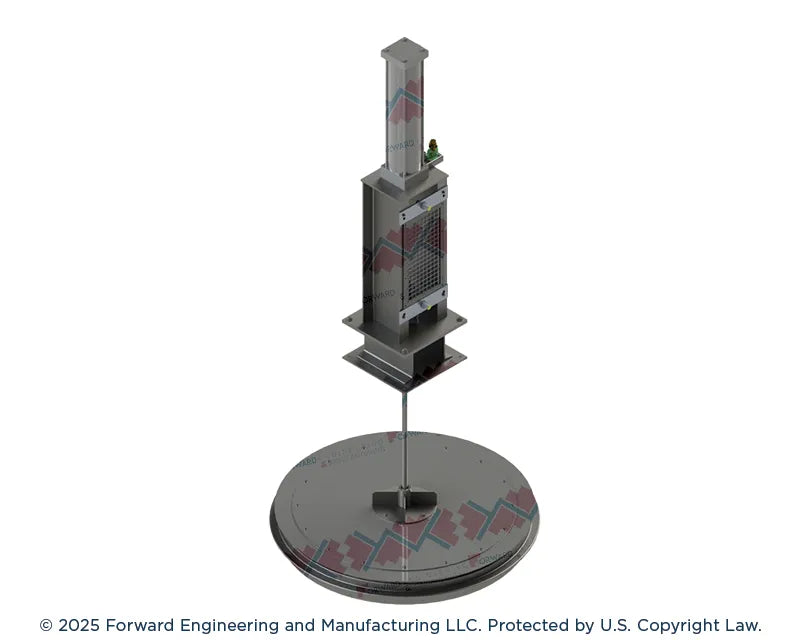

Damper de Asiento (Poppet)
Aísla mediante una hoja que se desplaza axialmente contra un asiento. Su geometría lo hace especialmente robusto frente a gases erosivos y de alta temperatura. Solución habitual para aislación de compartimentos en filtros de mangas.

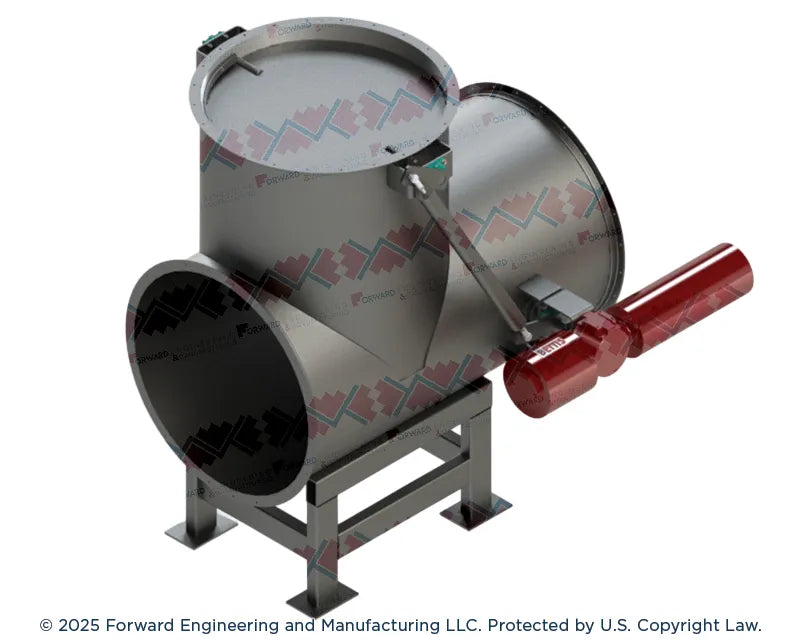

Damper Desviador de Flujo
Dirige el gas de escape hacia el equipo de recuperación de calor o la chimenea de bypass. Cuatro configuraciones: desviador tee, multi-hoja y flap simple con accionamiento directo o por biela. Hasta 99,9% de eficiencia de sellado sin aire de sello.
Preguntas Frecuentes
¿Qué diferencia hay entre un damper de control y uno de aislación?
Un damper de control regula cuánto gas pasa y admite una fuga residual; está pensado para modular. Un damper de aislación, como la guillotina, existe para bloquear completamente el paso y permitir intervenir el sistema con seguridad. Especificar uno donde corresponde el otro es el error más común y más caro.
¿Qué significa que un damper sea cero fuga?
Significa que no hay paso de gas aguas abajo con el equipo cerrado. En las versiones cero fuga se inyecta aire ambiente entre dos hojas o entre dos asientos, a una presión superior a la estática aguas arriba, bloqueando el paso del gas. El volumen de aire de sello inyectado es 200% del mínimo calculado.
¿Hasta qué temperatura pueden operar?
Depende del sello y del revestimiento. Los asientos tipo bulbo, con núcleo Inco 600 y camisa de fibra cerámica, resisten hasta 1.260 °C y presiones estáticas sobre 0,34 bar. Para servicios extremos existen versiones revestidas en fibra cerámica o en refractario.
¿Qué información necesitan para cotizar?
Cinco datos: la función requerida (control, aislación o desvío), la geometría y dimensiones del ducto, las condiciones del gas (caudal, temperatura máxima, presión estática y composición), el nivel de estanqueidad exigido y el número de ciclos esperados. Con eso dimensionamos el equipo correcto.
¿Los equipos se fabrican a medida?
Sí. Ningún damper FE&M se selecciona de catálogo: cada equipo se calcula y fabrica para las condiciones específicas del sistema del cliente. La ingeniería es estadounidense y la fabricación se realiza en planta propia en el centro de México.
¿Qué respaldo entrega Polimin en Chile?
Como representantes de FE&M en Chile, entregamos la asesoría de selección y dimensionamiento, la coordinación del proyecto con fábrica y el soporte post-venta en terreno, con el mismo estándar que aplicamos en nuestras demás representaciones.
¿No sabes qué damper necesitas?
Cuéntanos las condiciones de tu sistema de gases y te ayudamos a dimensionar la solución correcta, con respaldo técnico y de fábrica.
